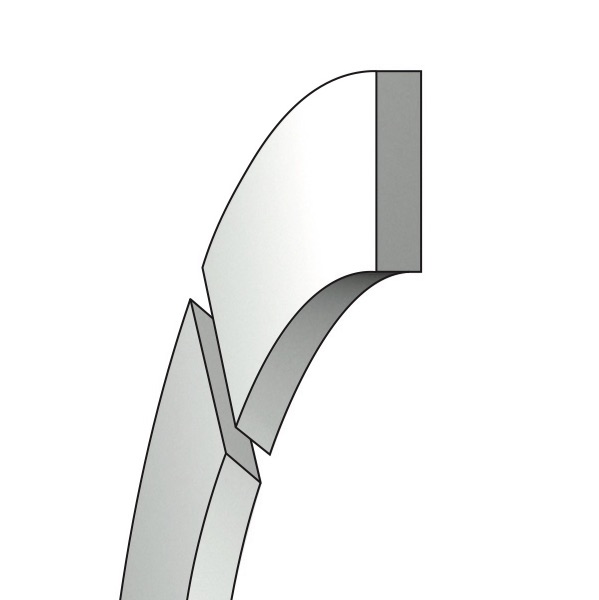

AKCCutted Back-up Ring

Back-up Ring, cut ring design, installed with O-Ring or Q-Ring. Standard material: virgin PTFE, available, on request, in different compounds.


Seal capabilities

  • Temperature: from -200 to 260 °C
  • Max. pressure: 500 bar
  • Max. speed: 0,5 m/s

Applications

reciprocating rotating helical static

This product is interchangeable with:
BKC - BRT - BG - BH - ST08

Description O-Ring Ref. Ø d L1 L2 C S
AKC 2007 A00 2007 - 004 1,78 3,80 5,20 1,40 1,45
AKC 2010 A00 2010 - 005 2,57 3,80 5,20 1,40 1,45
AKC 2012 A00 2012 - 006 2,90 3,80 5,20 1,40 1,45
AKC 2015 A00 2015 - 007 3,68 3,80 5,20 1,40 1,45
AKC 2018 A00 2018 - 008 4,47 3,80 5,20 1,40 1,45
AKC 2021 A00 2021 - 009 5,28 3,80 5,20 1,40 1,45
AKC 2025 A00 2025 - 010 6,07 3,80 5,20 1,40 1,45
AKC 0106 A00 0106 - 610 6,75 3,80 5,20 1,40 1,45
AKC 2031 A00 2031 - 011 7,65 3,80 5,20 1,40 1,45
AKC 108 A00 0108 - 611 8,73 3,80 5,20 1,40 1,45
AKC 2037 A00 2037 - 012 9,25 3,80 5,20 1,40 1,45
AKC 2043 A00 2043 - 013 10,82 3,80 5,20 1,40 1,45
AKC 0114 A00 0114 - 806 11,11 3,80 5,20 1,40 1,45
AKC 2050 A00 2050 - 014 12,42 3,80 5,20 1,40 1,45
AKC 2056 A00 2056 - 015 14,00 3,80 5,20 1,40 1,45
AKC 2062 A00 2062 - 016 15,60 3,80 5,20 1,40 1,45
AKC 2068 A00 2068 - 017 17,17 3,80 5,20 1,40 1,45
AKC 2075 A00 2075 - 018 18,77 3,80 5,20 1,40 1,45
AKC 2081 A00 2081 - 019 20,35 3,80 5,20 1,40 1,45
AKC 2087 A00 2087 - 020 21,95 3,80 5,20 1,40 1,45
AKC 2093 A00 2093 - 021 22,52 3,80 5,20 1,40 1,45
AKC 2100 A00 2100 - 022 25,12 3,80 5,20 1,40 1,45
AKC 2106 A00 2106 - 023 26,70 3,80 5,20 1,40 1,45
AKC 2112 A00 2112 - 024 28,30 3,80 5,20 1,40 1,45
AKC 2118 A00 2118 - 025 29,87 3,80 5,20 1,40 1,45
AKC 2125 A00 2125 - 026 31,47 3,80 5,20 1,40 1,45
AKC 2131 A00 2131 - 027 33,05 3,80 5,20 1,40 1,45
AKC 2137 A00 2137 - 028 34,65 3,80 5,20 1,40 1,45
AKC 2150 A00 2150 - 029 37,82 3,80 5,20 1,40 1,45
AKC 2162 A00 2162 - 030 41,00 3,80 5,20 1,40 1,45
AKC 2175 A00 2175 - 031 44,17 3,80 5,20 1,40 1,45
AKC 2187 A00 2187 - 032 47,35 3,80 5,20 1,40 1,45
AKC 2200 A00 2200 - 033 50,52 3,80 5,20 1,40 1,45
AKC 2212 A00 2212 - 034 53,70 3,80 5,20 1,40 1,45
AKC 2225 A00 2225 - 035 56,87 3,80 5,20 1,40 1,45
AKC 2237 A00 2237 - 036 60,05 3,80 5,20 1,40 1,45
AKC 2250 A00 2250 - 037 63,22 3,80 5,20 1,40 1,45
AKC 2262 A00 2262 - 038 66,40 3,80 5,20 1,40 1,45
AKC 2275 A00 2275 - 039 69,57 3,80 5,20 1,40 1,45
AKC 2287 A00 2287 - 040 72,75 3,80 5,20 1,40 1,45
AKC 2300 A00 2300 - 041 75,92 3,80 5,20 1,40 1,45
AKC 2325 A00 2325 - 042 82,27 3,80 5,20 1,40 1,45
AKC 2350 A00 2350 - 043 88,62 3,80 5,20 1,40 1,45
AKC 2375 A00 2375 - 044 94,97 3,80 5,20 1,40 1,45
AKC 2400 A00 2400 - 045 101,32 3,80 5,20 1,40 1,45
AKC 2425 A00 2425 - 046 107,67 3,80 5,20 1,40 1,45
AKC 2450 A00 2450 - 047 114,02 3,80 5,20 1,40 1,45
AKC 2475 A00 2475 - 048 120,37 3,80 5,20 1,40 1,45
AKC 2525 A00 2525 - 050 133,07 3,80 5,20 1,40 1,45
AKC 3030 A00 3030 - 109 7,59 5,00 6,40 1,40 2,25
AKC 3037 A00 3037 - 110 9,19 5,00 6,40 1,40 2,25
AKC 0112 A00 0112 - 613 9,92 5,00 6,40 1,40 2,25
AKC 3043 A00 3043 - 111 10,77 5,00 6,40 1,40 2,25
AKC 0115 A00 0115 - 614 11,91 5,00 6,40 1,40 2,25
AKC 3050 A00 3050 - 112 12,37 5,00 6,40 1,40 2,25
AKC 0117 A00 0117 - 615 13,10 5,00 6,40 1,40 2,25
AKC 3056 A00 3056 - 113 13,94 5,00 6,40 1,40 2,25
AKC 0119 A00 0119 - 616 15,08 5,00 6,40 1,40 2,25
AKC 3062 A00 3062 - 114 15,54 5,00 6,40 1,40 2,25
AKC 0121 A00 0121 - 809 15,88 5,00 6,40 1,40 2,25
AKC 3068 A00 3068 - 115 17,12 5,00 6,40 1,40 2,25
AKC 0123 A00 0123 - 617 17,86 5,00 6,40 1,40 2,25
AKC 3075 A00 3075 - 116 18,72 5,00 6,40 1,40 2,25
AKC 3081 A00 3081 - 117 20,24 5,00 6,40 1,40 2,25
AKC 0128 A00 0128 - 812 20,63 5,00 6,40 1,40 2,25
AKC 3087 A00 3087 - 118 21,89 5,00 6,40 1,40 2,25
AKC 0130 A00 0130 - 813 22,22 5,00 6,40 1,40 2,25
AKC 3093 A00 3093 - 119 23,47 5,00 6,40 1,40 2,25
AKC 0132 A00 0132 - 814 23,81 5,00 6,40 1,40 2,25
AKC 3100 A00 3100 - 120 25,07 5,00 6,40 1,40 2,25
AKC 3106 A00 3106 - 121 26,64 5,00 6,40 1,40 2,25
AKC 3112 A00 3112 - 122 28,24 5,00 6,40 1,40 2,25
AKC 3118 A00 3118 - 123 29,82 5,00 6,40 1,40 2,25
AKC 3125 A00 3125 - 124 31,42 5,00 6,40 1,40 2,25
AKC 3131 A00 3131 - 125 32,99 5,00 6,40 1,40 2,25
AKC 3137 A00 3137 - 126 34,60 5,00 6,40 1,40 2,25
AKC 3143 A00 3143 - 127 36,14 5,00 6,40 1,40 2,25
AKC 3150 A00 3150 - 128 37,77 5,00 6,40 1,40 2,25
AKC 3156 A00 3156 - 129 39,34 5,00 6,40 1,40 2,25
AKC 3162 A00 3162 - 130 40,95 5,00 6,40 1,40 2,25
AKC 3168 A00 3168 - 131 42,52 5,00 6,40 1,40 2,25
AKC 3175 A00 3175 - 132 44,12 5,00 6,40 1,40 2,25
AKC 3181 A00 3181 - 133 45,69 5,00 6,40 1,40 2,25
AKC 3187 A00 3187 - 134 47,30 5,00 6,40 1,40 2,25
AKC 3193 A00 3193 - 135 48,90 5,00 6,40 1,40 2,25
AKC 3200 A00 3200 - 136 50,47 5,00 6,40 1,40 2,25
AKC 3206 A00 3206 - 137 52,07 5,00 6,40 1,40 2,25
AKC 3212 A00 3212 - 138 53,64 5,00 6,40 1,40 2,25
AKC 3218 A00 3218 - 139 55,25 5,00 6,40 1,40 2,25
AKC 3225 A00 3225 - 140 56,82 5,00 6,40 1,40 2,25
AKC 3231 A00 3231 - 141 58,42 5,00 6,40 1,40 2,25
AKC 3237 A00 3237 - 142 60,00 5,00 6,40 1,40 2,25
AKC 3243 A00 3243 - 143 61,60 5,00 6,40 1,40 2,25
AKC 3250 A00 3250 - 144 63,17 5,00 6,40 1,40 2,25
AKC 3256 A00 3256 - 145 64,77 5,00 6,40 1,40 2,25
AKC 3262 A00 3262 - 146 66,35 5,00 6,40 1,40 2,25
AKC 3268 A00 3268 - 147 67,95 5,00 6,40 1,40 2,25
AKC 3275 A00 3275 - 148 69,52 5,00 6,40 1,40 2,25
AKC 3281 A00 3281 - 149 71,12 5,00 6,40 1,40 2,25
AKC 3287 A00 3287 - 150 72,69 5,00 6,40 1,40 2,25
AKC 3300 A00 3300 - 151 75,87 5,00 6,40 1,40 2,25
AKC 3325 A00 3325 - 152 82,22 5,00 6,40 1,40 2,25
AKC 0643 A00 0643 83,80 5,00 6,40 1,40 2,25
AKC 3350 A00 3350 - 153 88,57 5,00 6,40 1,40 2,25
AKC 3375 A00 3375 - 154 94,92 5,00 6,40 1,40 2,25
AKC 3400 A00 3400 - 155 101,27 5,00 6,40 1,40 2,25
AKC 3425 A00 3425 - 156 107,62 5,00 6,40 1,40 2,25
AKC 3450 A00 3450 - 157 113,97 5,00 6,40 1,40 2,25
AKC 3475 A00 3475 - 158 120,33 5,00 6,40 1,40 2,25
AKC 3500 A00 3500 - 159 126,67 5,00 6,40 1,40 2,25
AKC 3525 A00 3525 - 160 133,00 5,00 6,40 1,40 2,25
AKC 3550 A00 3550 - 161 139,38 5,00 6,40 1,40 2,25
AKC 3575 A00 3575 - 162 145,72 5,00 6,40 1,40 2,25
AKC 3600 A00 3600 - 163 152,07 5,00 6,40 1,40 2,25
AKC 3625 A00 3625 - 164 158,42 5,00 6,40 1,40 2,25
AKC 3650 A00 3650 - 165 164,78 5,00 6,40 1,40 2,25
AKC 3675 A00 3675 - 166 171,13 5,00 6,40 1,40 2,25
AKC 3700 A00 3700 - 167 177,48 5,00 6,40 1,40 2,25
AKC 3725 A00 3725 - 168 183,83 5,00 6,40 1,40 2,25
AKC 3750 A00 3750 - 169 190,18 5,00 6,40 1,40 2,25
AKC 3775 A00 3775 - 170 196,53 5,00 6,40 1,40 2,25
AKC 3800 A00 3800 - 171 202,88 5,00 6,40 1,40 2,25
AKC 3825 A00 3825 - 172 209,23 5,00 6,40 1,40 2,25
AKC 3850 A00 3850 - 173 215,58 5,00 6,40 1,40 2,25
AKC 3875 A00 3875 - 174 221,93 5,00 6,40 1,40 2,25
AKC 3900 A00 3900 - 175 228,28 5,00 6,40 1,40 2,25
AKC 3925 A00 3925 - 176 234,63 5,00 6,40 1,40 2,25
AKC 3950 A00 3950 - 177 240,98 5,00 6,40 1,40 2,25
AKC 3975 A00 3975 - 178 247,33 5,00 6,40 1,40 2,25
AKC 4061 A00 4061 - 208 15,47 6,20 7,60 1,40 3,10
AKC 4075 A00 4075 - 210 18,64 6,20 7,60 1,40 3,10
AKC 4081 A00 4081 - 211 20,22 6,20 7,60 1,40 3,10
AKC 4087 A00 4087 - 212 21,82 6,20 7,60 1,40 3,10
AKC 4093 A00 4093 - 213 23,40 6,20 7,60 1,40 3,10
AKC 4100 A00 4100 - 214 24,99 6,20 7,60 1,40 3,10
AKC 0134 A00 0134 - 618 25,80 6,20 7,60 1,40 3,10
AKC 4106 A00 4106 - 215 26,57 6,20 7,60 1,40 3,10
AKC 4112 A00 4112 - 216 28,17 6,20 7,60 1,40 3,10
AKC 4118 A00 4118 - 217 29,74 6,20 7,60 1,40 3,10
AKC 4125 A00 4125 - 218 31,34 6,20 7,60 1,40 3,10
AKC 4131 A00 4131 - 219 32,93 6,20 7,60 1,40 3,10
AKC 4137 A00 4137 - 220 34,52 6,20 7,60 1,40 3,10
AKC 4143 A00 4143 - 221 36,09 6,20 7,60 1,40 3,10
AKC 4150 A00 4150 - 222 37,69 6,20 7,60 1,40 3,10
AKC 0144 A00 0144 - 824 39,69 6,20 7,60 1,40 3,10
AKC 4162 A00 4162 - 223 40,87 6,20 7,60 1,40 3,10
AKC 0146 A00 0146 - 825 41,28 6,20 7,60 1,40 3,10
AKC 0147 A00 0147 - 826 42,86 6,20 7,60 1,40 3,10
AKC 4175 A00 4175 - 224 44,04 6,20 7,60 1,40 3,10
AKC 0149 A00 0149 - 827 44,45 6,20 7,60 1,40 3,10
AKC 0150 A00 0150 - 828 46,04 6,20 7,60 1,40 3,10
AKC 4187 A00 4187 - 225 47,22 6,20 7,60 1,40 3,10
AKC 0152 A00 0152 - 829 47,62 6,20 7,60 1,40 3,10
AKC 0153 A00 0153 - 830 49,21 6,20 7,60 1,40 3,10
AKC 4200 A00 4200 - 226 50,39 6,20 7,60 1,40 3,10
AKC 0155 A00 0155 - 831 50,80 6,20 7,60 1,40 3,10
AKC 0156 A00 0156 - 832 52,39 6,20 7,60 1,40 3,10
AKC 4212 A00 4212 - 227 53,57 6,20 7,60 1,40 3,10
AKC 0158 A00 0158 - 833 53,98 6,20 7,60 1,40 3,10
AKC 0159 A00 0159 - 834 55,56 6,20 7,60 1,40 3,10
AKC 4225 A00 4225 - 228 56,74 6,20 7,60 1,40 3,10
AKC 0161 A00 0161 - 835 57,15 6,20 7,60 1,40 3,10
AKC 0162 A00 0162 - 836 58,74 6,20 7,60 1,40 3,10
AKC 4237 A00 4237 - 229 59,92 6,20 7,60 1,40 3,10
AKC 0164 A00 0164 - 837 60,33 6,20 7,60 1,40 3,10
AKC 0165 A00 0165 - 838 61,92 6,20 7,60 1,40 3,10
AKC 4250 A00 4250 - 230 63,09 6,20 7,60 1,40 3,10
AKC 0167 A00 0167 - 839 63,50 6,20 7,60 1,40 3,10
AKC 0168 A00 0168 - 840 65,09 6,20 7,60 1,40 3,10
AKC 4262 A00 4262 - 231 66,27 6,20 7,60 1,40 3,10
AKC 0170 A00 0170 - 841 66,68 6,20 7,60 1,40 3,10
AKC 0171 A00 0171 - 842 68,26 6,20 7,60 1,40 3,10
AKC 4275 A00 4275 - 232 69,44 6,20 7,60 1,40 3,10
AKC 0173 A00 0173 - 843 69,85 6,20 7,60 1,40 3,10
AKC 0174 A00 0174 - 844 71,44 6,20 7,60 1,40 3,10
AKC 4287 A00 4287 - 233 72,62 6,20 7,60 1,40 3,10
AKC 0176 A00 0176 - 845 73,03 6,20 7,60 1,40 3,10
AKC 0177 A00 0177 - 846 74,61 6,20 7,60 1,40 3,10
AKC 4300 A00 4300 - 234 75,79 6,20 7,60 1,40 3,10
AKC 4312 A00 4312 - 235 78,97 6,20 7,60 1,40 3,10
AKC 4325 A00 4325 - 236 82,14 6,20 7,60 1,40 3,10
AKC 4337 A00 4337 - 237 85,32 6,20 7,60 1,40 3,10
AKC 4350 A00 4350 - 238 88,49 6,20 7,60 1,40 3,10
AKC 4362 A00 4362 - 239 91,67 6,20 7,60 1,40 3,10
AKC 4375 A00 4375 - 240 94,84 6,20 7,60 1,40 3,10
AKC 4387 A00 4387 - 241 98,02 6,20 7,60 1,40 3,10
AKC 4400 A00 4400 - 242 101,19 6,20 7,60 1,40 3,10
AKC 4412 A00 4412 - 243 104,37 6,20 7,60 1,40 3,10
AKC 4425 A00 4425 - 244 107,54 6,20 7,60 1,40 3,10
AKC 4437 A00 4437 - 245 110,72 6,20 7,60 1,40 3,10
AKC 4450 A00 4450 - 246 113,89 6,20 7,60 1,40 3,10
AKC 4462 A00 4462 - 247 117,07 6,20 7,60 1,40 3,10
AKC 4475 A00 4475 - 248 120,24 6,20 7,60 1,40 3,10
AKC 4487 A00 4487 - 249 123,42 6,20 7,60 1,40 3,10
AKC 4500 A00 4500 - 250 126,59 6,20 7,60 1,40 3,10
AKC 4512 A00 4512 - 251 129,77 6,20 7,60 1,40 3,10
AKC 4525 A00 4525 - 252 132,94 6,20 7,60 1,40 3,10
AKC 4537 A00 4537 - 253 136,12 6,20 7,60 1,40 3,10
AKC 4550 A00 4550 - 254 139,29 6,20 7,60 1,40 3,10
AKC 4562 A00 4562 - 255 142,47 6,20 7,60 1,40 3,10

200 items (showing from 1 to 200 of 378 items)
