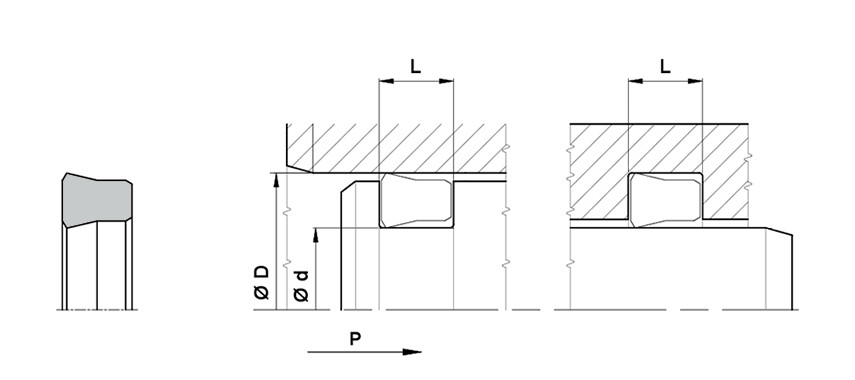

ATBCompact profile rod and piston seals
Single-acting compact piston or rod seals, symmetrical profile. Standard material: casting polyurethane, different materials available on request.
Seal capabilities
- Temperature: from -40 to 100 °C
- Max. pressure: 250 bar
- Max. speed: 0,5 m/s
Applications
This product is interchangeable with:
CSC
CSC 12x19x5,7/6,3 CSC 1912/3
CSC 4x9x3,7/4,5 CSC 94
CSC 188 CSC 8x18x7,5/8
CSC 11x16x3,7/4,5 CSC 1611
CSC 116 CSC 6x11x3,7/4,5
CSC 158/1 CSC 8x15x6/6,5
CSC 13x18x3,7/4,5 CSC 1813
CSC 10x18x6/6,5 CSC 1810
CSC 146/1 CSC 6,35x14,28x6,2/6,85
CSC 14x23x6/6,5 CSC 2314/1
CSC 127/1 CSC 4,7x12,7x6,3/7
CSC 12,7x22,22x7/7,65 CSC 2220/2
CSC 10x20x7,5/8 CSC 2010
CSC 2012
CSC 2x7x3,7/4,5 CSC 72
CSC 120/1 CSC 5x12x5/5,5
CSC 3x8x3,7/4,5 CSC 83
CSC 12x19x6/6,5 CSC 1912/1
CSC 14x24x7,5/8 CSC 2414
CSC 14x26x9/10 CSC 2614
CSC 13x20,5x4/4,5 CSC 2050/1
CSC 10x15x3,7/4,5 CSC 1510
CSC 12x22x7,5/8 CSC 2212
CSC 12x17x3,7/4,5 CSC 1712
CSC 127 CSC 7x12x3,7/4,5
CSC 3x9x4,5/5 CSC 93
CSC 105 CSC 5x10x3,7/4,5
CSC 14x19x3,7/4,5 CSC 1914
CSC 2015
CSC 137 CSC 7x13x4,5/5
CSC 11x17x4,5/5 CSC 1711
CSC 10x16x4,5/5 CSC 1610
CSC 148 CSC 8x14x4,5/5
CSC 138 CSC 8x13x3,7/4,5
CSC 10x22x9/10 CSC 2210
CSC 13x19x4,5/5 CSC 1913
CSC 14x20x4,5/5 CSC 2014
CSC 149 CSC 9x14x3,7/4,5
CSC 159 CSC 9x15x4,5/5
CSC 12x18x4,5/5 CSC 1812
CSC 15x21x4,5/5 CSC 2115
CSC 12,7x19,05x4,7/5,25 CSC 1912/4
CSC 104 CSC 4x10x4,5/5
CSC 12x19x6,5/7 CSC 1912/2
CSC 12x23x7/7,5 CSC 2312/1
CSC 115 CSC 5x11x4,5/5
CSC 13x25x9/10 CSC 2513
CSC 14x22x6/7 CSC 2214
CSC 12x24x9/10 CSC 2412
CSC 126 CSC 6x12x4,5/5
Search by code
| Description | Ref. | Ø d | Ø D | L | ||
|---|---|---|---|---|---|---|
| ATB 2x7x4,5 PU | 72 | 2,00 | 7,00 | 4,50 | PU | |
| ATB 3x8x4,5 PU | 83 | 3,00 | 8,00 | 4,50 | PU | |
| ATB 3x9x5 PU | 93 | 3,00 | 9,00 | 5,00 | PU | |
| ATB 4x9x4,5 PU | 94 | 4,00 | 9,00 | 4,50 | PU | |
| ATB 4x10x5 PU | 104 | 4,00 | 10,00 | 5,00 | PU | |
| ATB 4,7x12,7x7 PU | 127/1 | 4,70 | 12,70 | 7,00 | PU | |
| ATB 5x10x4,5 PU | 105 | 5,00 | 10,00 | 4,50 | PU | |
| ATB 5x11x5 PU | 115 | 5,00 | 11,00 | 5,00 | PU | |
| ATB 5x12x5,5 PU | 120/1 | 5,00 | 12,00 | 5,50 | PU | |
| ATB 6x11x4,5 PU | 116 | 6,00 | 11,00 | 4,50 | PU | |
| ATB 6x12x5 PU | 126 | 6,00 | 12,00 | 5,00 | PU | |
| ATB 6,35x14,28x6,85 PU | 146/1 | 6,35 | 14,28 | 6,85 | PU | |
| ATB 7x12x4,5 PU | 127 | 7,00 | 12,00 | 4,50 | PU | |
| ATB 7x13x5 PU | 137 | 7,00 | 13,00 | 5,00 | PU | |
| ATB 8x13x4,5 PU | 138 | 8,00 | 13,00 | 4,50 | PU | |
| ATB 8x14x5 PU | 148 | 8,00 | 14,00 | 5,00 | PU | |
| ATB 8x15x6,5 PU | 158/1 | 8,00 | 15,00 | 6,50 | PU | |
| ATB 8x18x8 PU | 188 | 8,00 | 18,00 | 8,00 | PU | |
| ATB 9x14x4,5 PU | 149 | 9,00 | 14,00 | 4,50 | PU | |
| ATB 9x15x5 PU | 159 | 9,00 | 15,00 | 5,00 | PU | |
| ATB 10x15x4,5 PU | 1510 | 10,00 | 15,00 | 4,50 | PU | |
| ATB 10x16x5 PU | 1610 | 10,00 | 16,00 | 5,00 | PU | |
| ATB 10x18x6,5 PU | 1810 | 10,00 | 18,00 | 6,50 | PU | |
| ATB 10x20x8 PU | 2010 | 10,00 | 20,00 | 8,00 | PU | |
| ATB 10x22x10 PU | 2210 | 10,00 | 22,00 | 10,00 | PU | |
| ATB 11x16x4,5 PU | 1611 | 11,00 | 16,00 | 4,50 | PU | |
| ATB 11x17x5 PU | 1711 | 11,00 | 17,00 | 5,00 | PU | |
| ATB 12x17x4,5 PU | 1712 | 12,00 | 17,00 | 4,50 | PU | |
| ATB 12x18x5 PU | 1812 | 12,00 | 18,00 | 5,00 | PU | |
| ATB 12x19x6,3 PU | 1912/3 | 12,00 | 19,00 | 6,30 | PU | |
| ATB 12x19x6,5 PU | 1912/1 | 12,00 | 19,00 | 6,50 | PU | |
| ATB 12x19x7 PU | 1912/2 | 12,00 | 19,00 | 7,00 | PU | |
| ATB 12x20x6,5 PU | 12,00 | 20,00 | 6,50 | PU | ||
| ATB 12x22x8 PU | 2212 | 12,00 | 22,00 | 8,00 | PU | |
| ATB 12x23x7,5 PU | 2312/1 | 12,00 | 23,00 | 7,50 | PU | |
| ATB 12x24x10 PU | 2412 | 12,00 | 24,00 | 10,00 | PU | |
| ATB 12,7x19,05x5,25 PU | 1912/4 | 12,70 | 19,05 | 5,25 | PU | |
| ATB 12,7x22,22x7,65 PU | 2220/2 | 12,70 | 22,22 | 7,65 | PU | |
| ATB 13x18x4,5 PU | 1813 | 13,00 | 18,00 | 4,50 | PU | |
| ATB 13x19x5 PU | 1913 | 13,00 | 19,00 | 5,00 | PU | |
| ATB 13x20,5x4,5 PU | 2050/1 | 13,00 | 20,50 | 4,50 | PU | |
| ATB 13x25x10 PU | 2513 | 13,00 | 25,00 | 10,00 | PU | |
| ATB 14x19x4,5 PU | 1914 | 14,00 | 19,00 | 4,50 | PU | |
| ATB 14x20x5 PU | 2014 | 14,00 | 20,00 | 5,00 | PU | |
| ATB 14x22x7 PU | 2214 | 14,00 | 22,00 | 7,00 | PU | |
| ATB 14x23x6,5 PU | 2314/1 | 14,00 | 23,00 | 6,50 | PU | |
| ATB 14x24x8 PU | 2414 | 14,00 | 24,00 | 8,00 | PU | |
| ATB 14x26x10 PU | 2614 | 14,00 | 26,00 | 10,00 | PU | |
| ATB 15x20x4,5 PU | 15,00 | 20,00 | 4,50 | PU | ||
| ATB 15x21x5 PU | 2115 | 15,00 | 21,00 | 5,00 | PU |
