VSIGuarnizione di tenuta frontale

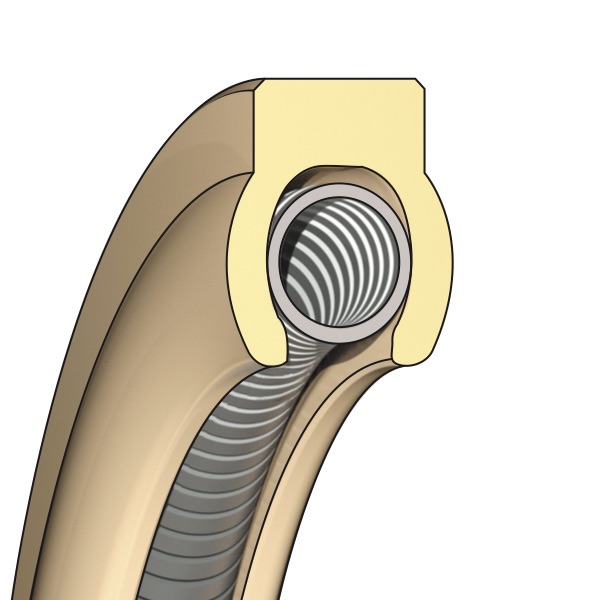

Guarnizioni per tenuta frontale a semplice effetto con profilo per installazione con funzione di tenuta su diametro interno. La guarnizione è composta da un anello in PTFE a forma di U con all'interno una speciale molla metallica con funzione energizzante. Fornibile nelle diverse accoppiate di compounds di PTFE e materiali molla a seconda dell'impiego per garantirne la compatibilità con la maggior parte di fluidi, gas o sostanze chimiche. Disponibile nelle due diverse versioni con molla profilo a V o profilo elicoidale.
Caratteristiche
- Temperatura: da -70 a 260 °C
- Pressione massima: 800 bar
Utilizzo
Questo prodotto è intercambiabile con:
| Descrizione | Ø d | Ø D | L |
|---|---|---|---|
| VSI/30-A-10 CGR | 5,20 | 10,00 | 1,45 |
| VSI/30-A-10 PAD | 5,20 | 10,00 | 1,45 |
| VSI/31-A-14 CGR | 6,80 | 14,00 | 2,25 |
| VSI/31-A-14 PAD | 6,80 | 14,00 | 2,25 |
| VSI/30-A-12 CGR | 7,20 | 12,00 | 1,45 |
| VSI/30-A-12 PAD | 7,20 | 12,00 | 1,45 |
| VSI/31-A-15 CGR | 7,80 | 15,00 | 2,25 |
| VSI/31-A-15 PAD | 7,80 | 15,00 | 2,25 |
| VSI/31-A-16 CGR | 8,80 | 16,00 | 2,25 |
| VSI/31-A-16 PAD | 8,80 | 16,00 | 2,25 |
| VSI/31-A-18 CGR | 10,80 | 18,00 | 2,25 |
| VSI/31-A-18 PAD | 10,80 | 18,00 | 2,25 |
| VSI/31-A-20 CGR | 12,80 | 20,00 | 2,25 |
| VSI/31-A-20 PAD | 12,80 | 20,00 | 2,25 |
| VSI/31-A-22 CGR | 14,80 | 22,00 | 2,25 |
| VSI/31-A-22 PAD | 14,80 | 22,00 | 2,25 |
| VSI/32-A-25 CGR | 15,40 | 25,00 | 3,10 |
| VSI/32-A-25 PAD | 15,40 | 25,00 | 3,10 |
| VSI/32-A-28 CGR | 18,40 | 28,00 | 3,10 |
| VSI/32-A-28 PAD | 18,40 | 28,00 | 3,10 |
| VSI/32-A-30 CGR | 20,40 | 30,00 | 3,10 |
| VSI/32-A-30 PAD | 20,40 | 30,00 | 3,10 |
| VSI/32-A-32 CGR | 22,40 | 32,00 | 3,10 |
| VSI/32-A-32 PAD | 22,40 | 32,00 | 3,10 |
| VSI/32-A-35 CGR | 25,40 | 35,00 | 3,10 |
| VSI/32-A-35 PAD | 25,40 | 35,00 | 3,10 |
| VSI/32-A-36 CGR | 26,40 | 36,00 | 3,10 |
| VSI/32-A-36 PAD | 26,40 | 36,00 | 3,10 |
| VSI/32-A-40 CGR | 30,40 | 40,00 | 3,10 |
| VSI/32-A-40 PAD | 30,40 | 40,00 | 3,10 |
| VSI/32-A-42 CGR | 32,40 | 42,00 | 3,10 |
| VSI/32-A-42 PAD | 32,40 | 42,00 | 3,10 |
| VSI/33-A-48 CGR | 33,80 | 48,00 | 4,70 |
| VSI/33-A-48 PAD | 33,80 | 48,00 | 4,70 |
| VSI/32-A-45 CGR | 35,40 | 45,00 | 3,10 |
| VSI/32-A-45 PAD | 35,40 | 45,00 | 3,10 |
| VSI/33-A-50 CGR | 35,80 | 50,00 | 4,70 |
| VSI/33-A-50 PAD | 35,80 | 50,00 | 4,70 |
| VSI/33-A-52 CGR | 37,80 | 52,00 | 4,70 |
| VSI/33-A-52 PAD | 37,80 | 52,00 | 4,70 |
| VSI/33-A-55 CGR | 40,80 | 55,00 | 4,70 |
| VSI/33-A-55 PAD | 40,80 | 55,00 | 4,70 |
| VSI/33-A-56 CGR | 41,80 | 56,00 | 4,70 |
| VSI/33-A-56 PAD | 41,80 | 56,00 | 4,70 |
| VSI/33-A-60 CGR | 45,80 | 60,00 | 4,70 |
| VSI/33-A-60 PAD | 45,80 | 60,00 | 4,70 |
| VSI/33-A-63 CGR | 48,80 | 63,00 | 4,70 |
| VSI/33-A-63 PAD | 48,80 | 63,00 | 4,70 |
| VSI/33-A-65 CGR | 50,80 | 65,00 | 4,70 |
| VSI/33-A-65 PAD | 50,80 | 65,00 | 4,70 |
