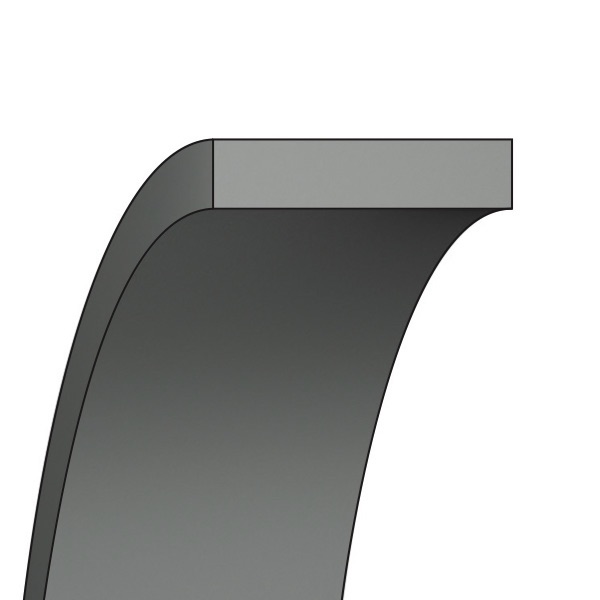

WRIAnello guida preformato per Stelo

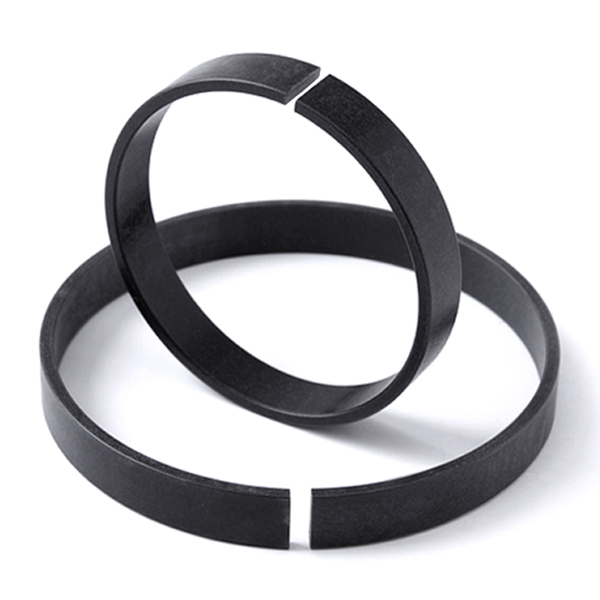

Anelli guida preformati in resina acetalica per stelo, evitano il contatto metallo/metallo e svolgono la funzione di guida, sopportando i carichi radiali. Le caratteristiche principali sono: protezione dei carichi assiali da disallineamenti, basso coefficiente d'attrito ed eliminazione dei fenomeni di grippaggio, soluzione economica. Possono operare anche in condizione di scarsa lubrificazione.
Caratteristiche
- Temperatura: da -40 a 110 °C
- Velocità massima: 0,8 m/s
- Carico radiale massimo: 40 N/mm2
Utilizzo
Questo prodotto è intercambiabile con:
HM061 - WR - AGI - I/DWR - FRI - FR - FUR03 - FI - HIS - K68 - FRS - MIBR - FPIRW
| Descrizione | Ø d | Ø D | L | S |
|---|---|---|---|---|
| WRI 12/2 POM | 12,00 | 16,00 | 9,70 | 2,00 |
| WRI 14/2 POM | 14,00 | 18,00 | 9,70 | 2,00 |
| WRI 16/2 POM | 16,00 | 20,00 | 9,70 | 2,00 |
| WRI 18/2 POM | 18,00 | 22,00 | 9,70 | 2,00 |
| WRI 20/2 POM | 20,00 | 24,00 | 9,70 | 2,00 |
| WRI 22/2 POM | 22,00 | 26,00 | 9,70 | 2,00 |
| WRI 25/2 POM | 25,00 | 29,00 | 9,70 | 2,00 |
| WRI 26/2 POM | 26,00 | 30,00 | 9,70 | 2,00 |
| WRI 28/2 POM | 28,00 | 32,00 | 9,70 | 2,00 |
| WRI 30/2 POM | 30,00 | 34,00 | 9,70 | 2,00 |
| WRI 32/2 POM | 32,00 | 36,00 | 9,70 | 2,00 |
| WRI 35/2 POM | 35,00 | 39,00 | 9,70 | 2,00 |
| WRI 36/2 POM | 36,00 | 40,00 | 9,70 | 2,00 |
| WRI 38/2 POM | 38,00 | 42,00 | 9,70 | 2,00 |
| WRI 40/2 POM | 40,00 | 44,00 | 9,70 | 2,00 |
| WRI 45 POM | 45,00 | 51,00 | 9,70 | 3,00 |
| WRI 46 POM | 46,00 | 52,00 | 9,70 | 3,00 |
| WRI 48 POM | 48,00 | 54,00 | 9,70 | 3,00 |
| WRI 50 POM | 50,00 | 56,00 | 9,70 | 3,00 |
| WRI 53 POM | 53,00 | 59,00 | 9,70 | 3,00 |
| WRI 55 POM | 55,00 | 61,00 | 9,70 | 3,00 |
| WRI 60 POM | 60,00 | 66,00 | 12,80 | 3,00 |
| WRI 63 POM | 63,00 | 69,00 | 12,80 | 3,00 |
| WRI 65 POM | 65,00 | 71,00 | 12,80 | 3,00 |
| WRI 70 POM | 70,00 | 76,00 | 12,80 | 3,00 |
| WRI 75 POM | 75,00 | 81,00 | 12,80 | 3,00 |
| WRI 80 POM | 80,00 | 86,00 | 12,80 | 3,00 |
| WRI 85 POM | 85,00 | 91,00 | 12,80 | 3,00 |
| WRI 90 POM | 90,00 | 96,00 | 12,80 | 3,00 |
| WRI 95 POM | 95,00 | 101,00 | 12,80 | 3,00 |
| WRI 100 POM | 100,00 | 106,00 | 12,80 | 3,00 |
| WRI 105 POM | 105,00 | 111,00 | 12,80 | 3,00 |
| WRI 110 POM | 110,00 | 116,00 | 12,80 | 3,00 |
| WRI 115 POM | 115,00 | 121,00 | 12,80 | 3,00 |
| WRI 120 POM | 120,00 | 126,00 | 12,80 | 3,00 |
| WRI 125 POM | 125,00 | 131,00 | 12,80 | 3,00 |
| WRI 130 POM | 130,00 | 136,00 | 12,80 | 3,00 |
| WRI 135 POM | 135,00 | 141,00 | 12,80 | 3,00 |
| WRI 140 POM | 140,00 | 146,00 | 12,80 | 3,00 |
| WRI 145 POM | 145,00 | 151,00 | 12,80 | 3,00 |
| WRI 150 POM | 150,00 | 156,00 | 12,80 | 3,00 |
| WRI 155 POM | 155,00 | 161,00 | 19,20 | 3,00 |
| WRI 160 POM | 160,00 | 166,00 | 19,20 | 3,00 |
| WRI 165 POM | 165,00 | 171,00 | 19,20 | 3,00 |
| WRI 170 POM | 170,00 | 176,00 | 19,20 | 3,00 |
| WRI 175 POM | 175,00 | 181,00 | 19,20 | 3,00 |
| WRI 180 POM | 180,00 | 186,00 | 19,20 | 3,00 |
| WRI 185 POM | 185,00 | 191,00 | 19,20 | 3,00 |
| WRI 190 POM | 190,00 | 196,00 | 19,20 | 3,00 |
| WRI 195 POM | 195,00 | 201,00 | 19,20 | 3,00 |
